tutorial costruzione prusa part 2

ecco il secondo video dedicato al montaggio della rep rap prusa:

prusa part 1

purtroppo l'estrusore mi da ancora dei problemi e sto cercando di sistemarlo intanto ho realizzato un tutorial per costruire la reprap prusa

ecco qua

aiaiaiaa

mannaggia l'estrusore non funziona mi sono accorto che il termistore si è rotto dovrò provvedere a sostituirlo ma da quello che ho visto non sara semplice....

ho intenzione di aprire un negozio online dedicato alla rep rap riguardante per ora la parte meccanica barre cuscinetti dadi rondelle e pezzi stampati

scusate

le parti precedentemente stampate della prusa si sono rilevate non precise per cui ho ricalibrato la rapman ed ora invece i risultati sono ottimi :

guardate:

prusa part 1

ho realizzato le primissime parti della Prusa:
eccole qua:

ecco la lista della spesa XDXD

elenco della spesa ita

M sta per il diametro

83x M8 dadi
93x M8 rondelle
2x M4x20 bulloni Fastener
2x M4 dadi Fastener
2x M4 rondelle Fastener
22x M3x10 bulloni testa brucola Fastener
16x M3x25 bulloni testa brucola Fastener
4x M3x40 bulloni testa brucola Fastener
70x M3 rondelle Fastener
40x M3 dadi(8 optionally nyloc) Fastener
2x M3 bulloni testa esagonale
6x M8x30 rondelle grandi Fastener
3x 608 cuscinetti a sfera Bearings
4x molle da penna Spring
6x M8x370mm side lato barra filettata
4x M8x294mm front/rear fronte barra filettata
3x M8x440mm top/bottom cima barra filettata
2x M8x210mm Z-leadscrew barra filettata
1x M8x50mm threaded rod or bolt for X idler barra filettata
2x 8mmx495mm X-bar barra liscia
2x 8mmx406mm Y-bar barra liscia
2x 8mmx350mm Z-bar barra liscia
1x 225mmx225mm piatto di stampa Thick Sheet
1x 140mmx225mm print bottom plate. Thick Sheet
1x 840mmx5mm T5 pitch timing belt cinghia
1x 1380mmx5mm T5 pitch timing belt cinghia
ESTRUSORE

1x Wade's Geared Extrusore o gli atri compatibili: anche questo è stampabile in formato stl da qui

ELETTRONICA E MOTORI

1x Electronics + finecorsa. puo essere RAMPS,Pololu Electronics,Gen6,Gen3,o qualunque compatibile
5x Nema 17 bipolari NEMA Stepper
50x cavo elettrico e connettori Misc.

SEGNALO INOLTRE QUESTO SITO:
http://forums.bit-tech.net/showthread.php?t=191747

REPLICAZIONE:stampante stampa stampante

e cosi mi sono messo all'opera per stampare una mia stampante ovvero la Prusa


i materiali da stampare li trovate qui in formato STL quindi stampabili con un altra stampante o realizzabili tramite una cnc

le parti invece da comprare sono le seguenti che via via tradurrò:

83x M8 nut Fastener (buy a 100-pack to be on the safe side. These are useful)
93x M8 washer Fastener (again, buy a 100-pack.)
2x M4x20 bolt Fastener
2x M4 nut Fastener
2x M4 washer Fastener
22x M3x10 bolt Fastener
16x M3x25 bolt Fastener
4x M3x40 bolt Fastener
70x M3 washer Fastener
40x M3 nut (8 optionally nyloc) Fastener
2x M3 grub screw (or M3x10 bolt) Fastener
6x M8x30 Mudguard/fender washers Fastener
3x 608 Bearing Bearings
4x Ballpoint pen springs Spring
6x M8x370mm side Threaded rod
4x M8x294mm front/rear Threaded rod
3x M8x440mm top/bottom Threaded rod
2x M8x210mm Z-leadscrew Threaded rod
1x M8x50mm threaded rod or bolt for X idler Threaded rod
2x 8mmx495mm X-bar Smooth rod
2x 8mmx406mm Y-bar Smooth rod
2x 8mmx350mm Z-bar Smooth rod
1x 225mmx225mm print top plate Thick Sheet
1x 140mmx225mm print bottom plate. Thick Sheet
1x 840mmx5mm T5 pitch timing belt Belt
1x 1380mmx5mm T5 pitch timing belt Belt
5x Nema 17 bipolar NEMA Stepper
50x Small cable binder/ziptie Misc.
1x Wade's Geared Extruder (or any other compatible extruder)
1x Electronics + endstops. This can be RAMPS,Pololu Electronics,Gen6,Gen3,or anything else compatible

ce l'ho fatta

ebbene si il piano nuovo ha avuto successo ha incrementato l'adesione
ed ecco un grande risultato da me cosi stampato

una tartarughina

si rinizia

purtroppo la stampante ha ancora bisogno di calibrazioni
ho ultimato la cnc e lho messa in azione facendo dei piccoli lavoretti che a breve posterò
oggi dopo varie prove di stampe mi son accorto che l'abs non attacca correttamente al plexiglas determinadone il distacco e la nn riuscita della stampa
per cui girovagando online ho scoperto che per agevolare l'aderenza è neccessario un piano in materiale acrilico.
terro aggiornato il blog sugli sviluppi di questa procedura

STAMPA!!

ecco qua :

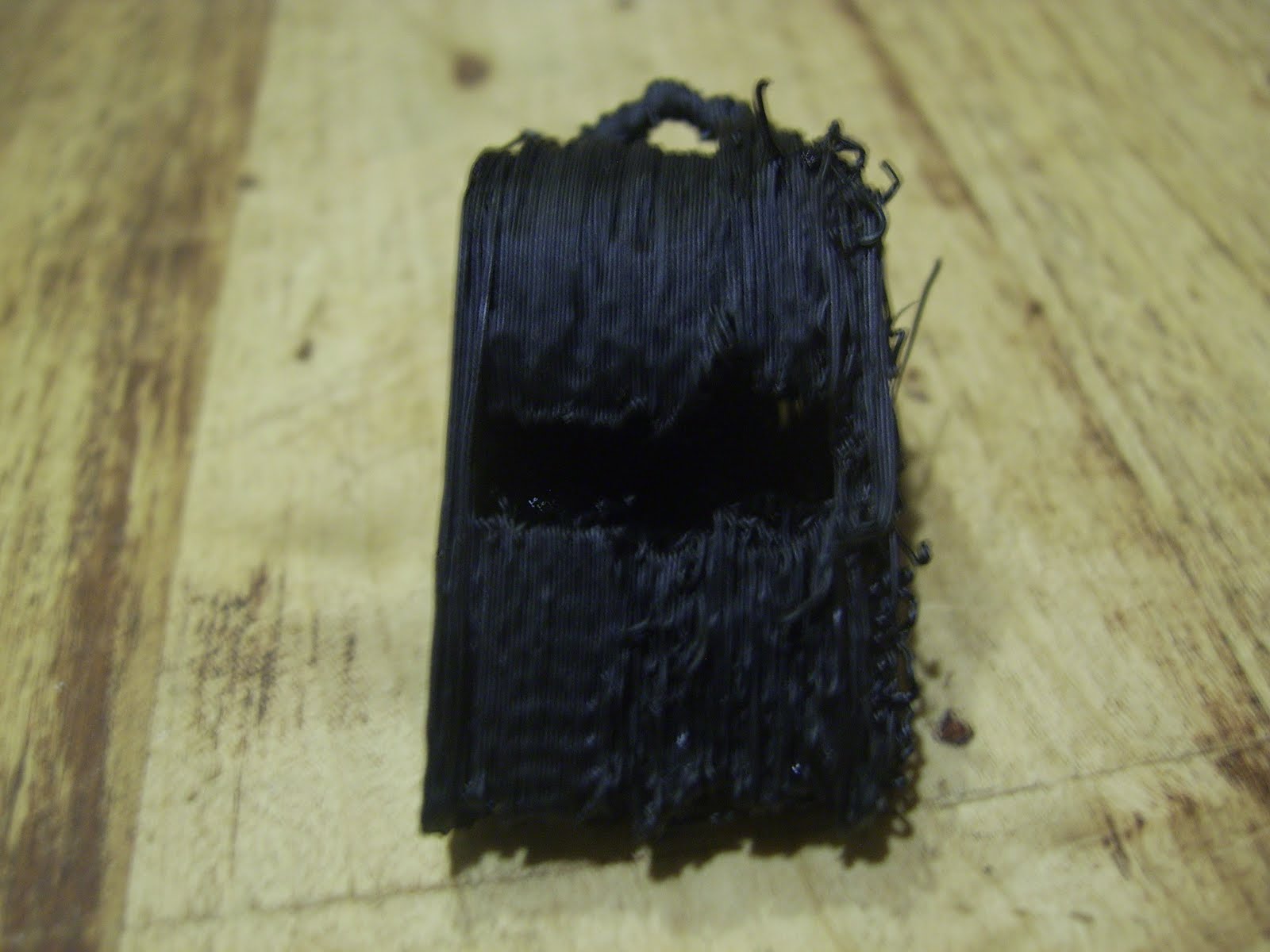

i primi risultati

ecco a voi i primi risultati
prodotti dalla stampante

Prima stampa

ecco il video della prima stampa è un test di calibrazione e si notano alcuni errori che sto gia sistemando

Stampante 3d

FOTO IN SLIDESHOW

quanti fili

i motori stepper possono essere bipolari o unipolari

inoltre posso avere 4 o 6 o 8 fili considerando che a me interessano solo 4 fili ho trovato come poter connettere alla scheda anche i motori che hanno 6 o 8 fili.

Si usa il tester impostando la lancetta sulle ohm-simbolo Ω- e si sceglie 20k da qui si legge dei valori che vanno,in genere, da 0.00 a 0.10

si misura cosi la resistenza di ciascun filamento con un altro della triade

per esempio se abbiamo 6 fili

PRIMA TRIADE

rosso

blu

marrone

SECONDA TRIADE

verde

arancione

giallo

si devi misurare la resistenza tra i fili della prima triade

rosso e blu 0.01

blu e marrone 0.00

rosso e marrone 0.00

si sceglieranno i due fili con resistenza maggiore ovvero rosso e blu e questa sarà la nostra prima coppia, si misura così anche la resistenza dei fili della seconda triade e per esempio ammettendo che siano giallo e arancione

si collegheranno alla scheda rosso blu arancione giallo

mi auguro che questa piccolissima guida vi possa aiutare

Chi cerca trova

Per l'asse Z sono riuscito a riciclare un motore da una stampante regalatami da un negozio di riparazioni per Pc

...che dire chi cerca trova....

ecco qui il motore è un bell'esemplare

Ecco qua

in questi due giorni sono stato alle prese con il motaggio motori e ultime parti

inoltre ho avuto modo di testare la scheda cnc che ho comprato

ecco delle foto della realizzazione completa

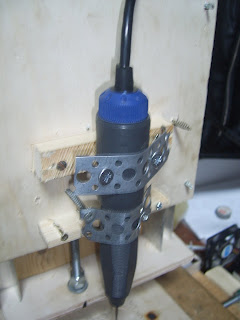

ecco in dettaglio la fresa prestatami da mia zia

Ed ecco qui la CNC ultimata

Dettaglio sulla scheda:

E' ARRIVATA

Mio padre oggi mi ha portato la lieta notizia che la scheda è arrivata in ufficio....:) :)

domani la testerà e realizzerò le foto e i video

inoltre grazie a mia zia ho pure trovato una fresa gratuitamente

in settimana dovrò pure cercare l'ultimo motore

ci si scalda??

ho trovato questa pagina in cui viene illustrata questa resistenza dal potere grandioso:raggiunge i 450 gradi....domani me ne procurero una e la testerò

It is a vitreous enamel wire wound resistor that can handle surface temperatures up to 450°C. It is a 6.8Ω RWM 6 x 22 rated at 10W, but I am overloading it somewhat to get 240°C.

I bought a pack of five from RS. Farnell and Newark also stock them I believe.

I drilled a hole to accept it in a 19 x 19 x 8mm block of aluminium with an M6 tapped hole for the heater barrel and a small hole for a thermistor.

mmmmmmmm

oggi ho trovato questo sito

e mi sono messo in contatto col il suo creatore...bhè lui ha detto che non conviene cimentarsi perchè la qualità di resa non è buona abbastanza....io penso però che continuerò su questa strada

apportando dei miglioramenti

I miei motori

Ho riciclato da una vecchia stampante ad aghi epson due motori stepper a 4 fili, leggendo un po di forum e pagine sul web ho letto che spesso i motori si surriscaldano e allora ho deciso di realizzare un supporto di raffreddamento fai da te : due ventole per il pc , una per caiscun pc:

ecco una foto

si nota il giunto per collegare il motore alla barra filettata, un tubo di gomma con del fil di ferro per fermare con più presa

si muove !!

Nelle foto precedenti si vede pure l'asse di movimento che ho utilizzato una barra filettata di diametro 8 che passa attraverso un manicotto fermato sull'asse-vedere foto sotto-

si nota anche una ruotina bianca che fissa cosi le linee guida

il motore fa girare la barra e così fa muovere l'asse

il video sul funzionamento

prende forma !!

Oggi ho realizzato la base della mia CnC

le dimensioni sono quelle che avevo precedentemente detto

40x32x40 cm

ecco una foto :

Inoltre ho realizzato l'asse X l'asseY della mia cnc, le dimensioni sono 18x32 cm

ASSE X

ASSE Y

l'asse Y ha dimensioni 18x20 cm

ASSE Z

l'asse Z ha dimensione 20x18 cm

Tengo a precisare che ho utilizzato delle canaline in alluminio per costruire la linea guida per lo spostamento dell'asse X

le canaline sono 2x 40 cm per la base dell'asse X

mentre 2x32 per l'asse y

che schema!!

questo schema è molto interessante, lascio al possibile lettore il commento :) :)

Scelte fatte

Allora oggi ho deciso le dimensioni della mia cnc:

sarà un modello medio

Misure:

dimensioni 40x32x40

Materia prima:

materiale legno

Motori:

motori passo passo recuperati da una vecchia stampante epson

per ora sono solo 2 ma per ora non è un problema il motore per il terzo asse-Z- lo cercherò in seguito

Elettronica:

ho deciso di comprare questa scheda a 3 assi con controllo dell'elettromandrino e possibilità di aggiungere i sensori di finecorsa

costo 84 euro

ecco qui un link alla scheda e un immagine:

stampa in 3d quali metodi??

ormai il mio cammino verte sulla costruzione di una cnc ma ecco tre video in cui si può vedere alcuni tipi di stampa 3d :

nel video che segue si nota l'utilizzo della stampa ad inchiostro su un composto di maltodestrine e gesso

la seconda tipologia è quella della stampa tramite l'utilizzo di una siringa che rilascia una mistura plastica un esempio la fabroni e la fab@athome

il terzo metodo di stampa è quello che ho intenzione di adoperare io: l'utilizzo di un estrusore plastico - un ugello riscaldato da una resistenza viene fatto attraversare da un filamento di ABS o PLA che viene spinto tramite o una vite senza fine mossa da un motore o da un motore che con una ruotina lo fa scendere:

l'esempio piu redditizio è appunto la reprap e la makerbot

dettaglio sull'estrusore:

Si inizia!!

Ho iniziato a costruire la mia cnc ho trovato una pagina dedicata alla realizzazione di una macchina simile ecco qua il link e anche un altra sezione più dettagliata qui

ecco qui una foto della realizzazione presa dal web:

devo pensare al prezzo complessivo tra meccanica elettronica e motori stepper

ma penso che con max 150 euro si possa fare

intanto mi sono iscritto a due forum sulle cnc: forumcnc e cncitalia

Una nuova speranza

Ho cercato giorno dopo giorno informazioni sulla reprap e come prezzo di partenza non si scende sotto i 600 euro piu spese di spedizione, non che sia una cifra impossibile ma eccessiva per il mio budget per cui ho iniziato a cercare approfondimenti sulla possibilità di realizzae una stampante 3d a minor prezzo
e proprio sul sito di reprap vi è la soluzione costruire una repstrap!!
una repstrap è una reprap creata con materiali diversi da quelli originali
tra queste io ho preso in cosiderazione la emc repstrap-una cnc con estrusore- e la mill repstrap
Cosi da qui inizia la mia realizzazione...

Salve

Ho girovagato su internet per diverso tempo e ho individuato questo video
La stampante stampa su un composto di gesso, zucchero e maltodestrine
ho realizzato il mio progetto con risultati piu o meno buoni ma non sono rimasto convinto
per questo entrando a contatto con il sito REP RAP
ho deciso di realizzarne una
